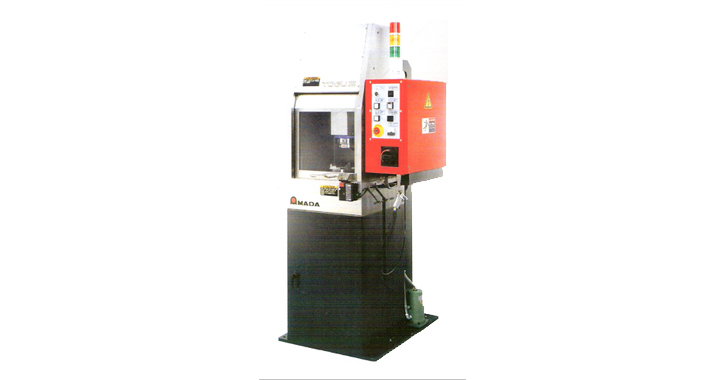

TOGU Ⅲ

소구경에서 대구경까지 형상을 불문하고 광범위한 NCT금형을 자동으로 연삭. 항상 날카로운 날끝으로 고품질 가공.

고성능 AC서보모터에의해 소구경 펀치도 무리없이 고속·고정도 연삭을 실현. 거의 모든 금형 연삭이 준비작업을 포함해서 '수분'내로 완료합니다.

- 도전성 연마석의 접촉에 의한 연삭 위치 자동검출.
- 0.01mm 단위의 디지털 SW로 연삭량 설정
- 작업 상태를 한 눈에 알 수 있는 파트라이트 부착.
- 세팅하기 쉬운 커다란 전면 도어.

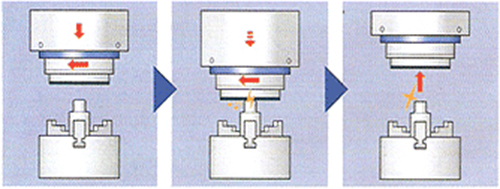

TOGU Ⅲ의 자동운전 사이클
연사량을 설정하고, 스타트 버튼을 누르면 휠이 회전을 시작하고 금형에 접촉할 때까지 중속으로 하강한다. 휠(도전성 연마석)이 금형에 닿으면 전기신호가 흐르고 위치검출 완료. 연삭을 시작한다. 접촉위치에서 디지털 설정량만큼 연삭하고 완료하면 고속상승해서 상승단에서 정지한다.

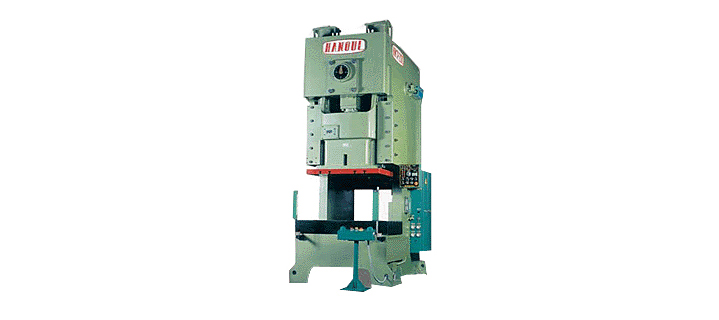

C형 싱글 링크 프레스 특징

링크 프레스는 구동부에 링크 기구를 장착하여 슬라이드의 독특한 운동곡선으로 하사점부근에서 느린 속도(링크프레스 : 11m/min, 일반프레스:24m/min)로 성형가공되므로 정밀블랭킹, 피어싱 및 드로잉 가공에 적합하여 가공후에는 슬라이드가 빠른 속도로 상승되어 필요없는 가공시간 단축으로 생산성이 향상됩니다.
또한 느린 속도의 가동으로 가공시 발생하는 소음 및 기계의 진동을 최대한 억제하는 다기능 프레스입니다.

- 생산성이 일반 프레스보다 1.5~1.7배 향상
- 고정도, 고품질의 제품을 생산
- 금형수명 대폭연장(2~3배)
- 가공시 소음 감소 및 진동 억제
- 후판가공 및 deep drawing 가공 용이
